機器視覺項目中，當我們拿到一個檢測項目，作前期光源選型時，會優先考慮光源的發光類型、亮度與大小等因素，同時光源的發光顏色也很重要。如何評估光源需要的顏色呢？
由于不同工件和材料對不同顏色的光吸收程度不一樣，檢測項目不同對光源顏色的需求也不一樣。如紫外穿透差，看浮于物體表面透明類特征比較明顯。紅外穿透性強，對隱藏于物體內部特征比較明顯。巧妙地選擇顏色光并運用互補色的手法,可使拍攝要求高的缺陷一次檢出，或能取得更為優質的圖像；所以選擇一個正確顏色的光源非常重要。

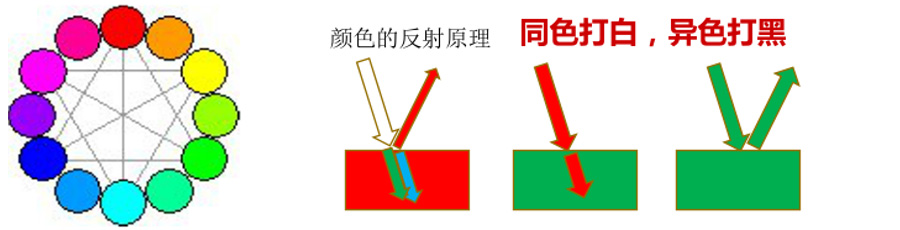

其中互補色是顏色光判斷的一個重要參考，下面圖為顏色的互補色關系：
互補色：左圖中連線相對的顏色為互補色，同種顏色相加變白，異種互補色相加變黑，靈活使用互補色可提高圖像對比度。
案例1：芯片焊點檢測，焊點為銀色金屬，背景為黃色。效果圖1為紅色光源照攝，黃色與紅色的色環靠近，互補性不強，所以并沒有達到很好的對比效果，再來看效果圖2為藍色光源照射，藍色與黃色在色環上比較對稱，互補性強，所以能夠完全消除黃色的背景，具體可以查看下面案例的效果對比圖：

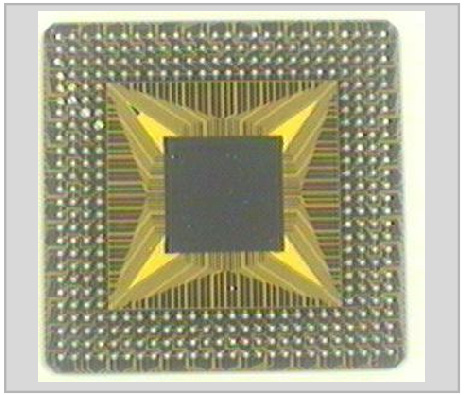

芯片焊點實物圖

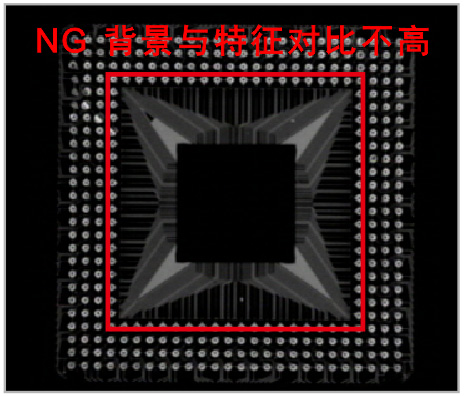

效果圖 1

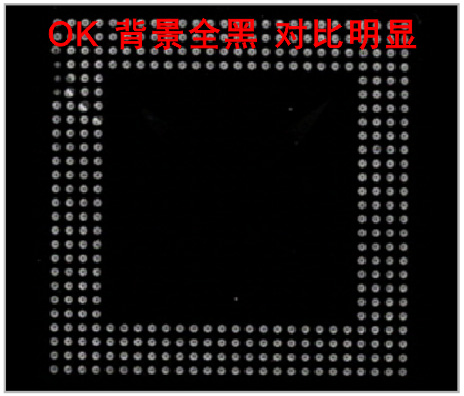

效果圖 2
案例2：PCB焊點檢測，由于需要檢測焊錫的飽滿度，可以不考慮利用光源的互補色，但是可以利用不同顏色變化的差異進行判斷。比如三色光源投射在物體不同高度，顏色會發生變化，可通顏色的變化來判斷特征的三維信息。從圖片上看，單色光源的效果雖然能檢測出焊錫的位置，但是不能判斷焊錫特征是否飽滿，AOI三色光源可以根據焊錫特征的高度變化不同的顏色，再配合彩色相機可以很好的判斷焊錫飽滿程度的變化。具體可以查看下面案例的效果對比圖：

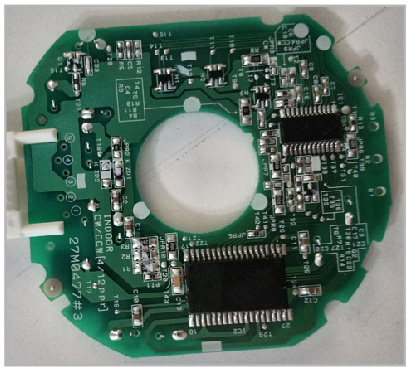

PCB焊點實物圖
白色光源效果圖

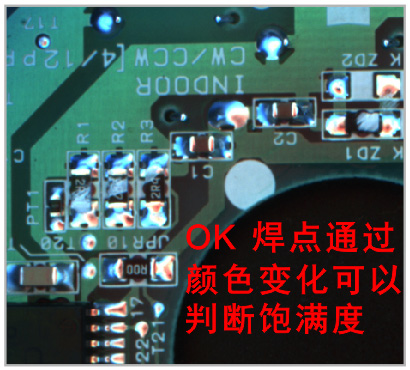

AOI三色光源效果圖
案例3：瓶蓋膠水面積檢測：如透明膠水類型的檢測，就是利用紫外光波長短，不利于穿透反射強原理實現很好的對比效果。具體可以查看下面案例的效果圖：

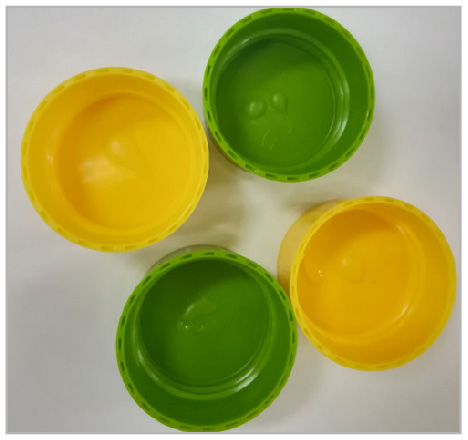

瓶蓋膠水面積檢測

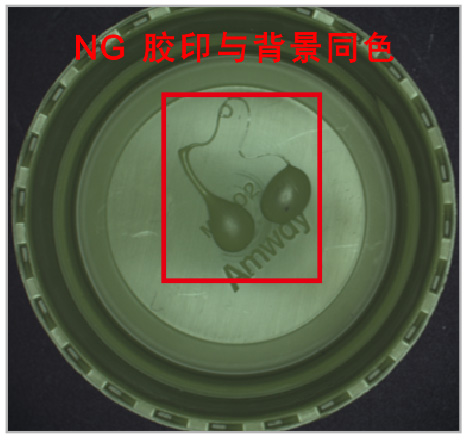

白色光源效果圖

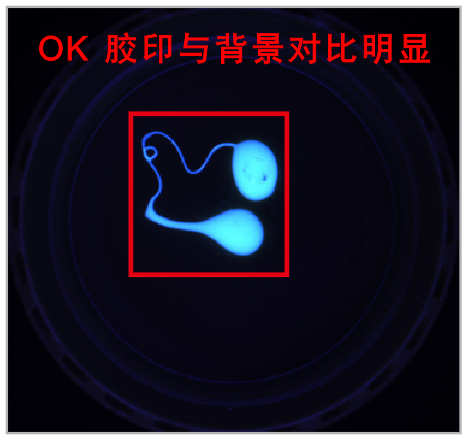

紫外光源效果圖
案例4：料盤內鐘表有無檢測：如藏在其它物質里面或者遮擋的特征，我們可以采用紅外光，紅外光波長長，利于穿透，可以透過一些介質凸顯里面的特征對比。具體可以查看下面案例的效果圖：

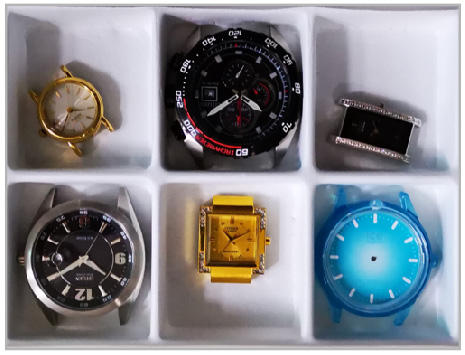

鐘表有無檢測

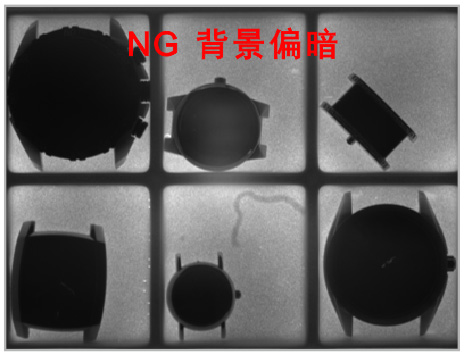

普通背光效果圖
紅外背光效果圖
總結：對于光源的顏色選擇，我們可以先直觀的判斷產品顏色是否具有互補色特征，然后再從產品的材質對光吸收性判斷，根據產品需要穿透性強與弱的特點，選擇紫外或紅外類型的光源。
通過對產品的分析，選擇合適的顏色光源，從而取得更好的對比性，更高的檢測精度。
